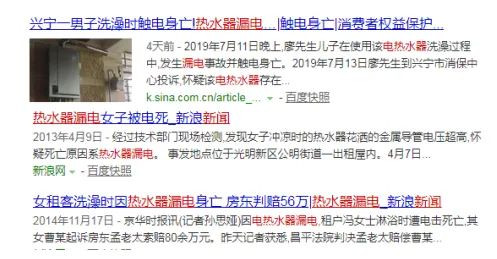

用電安全在現代家庭中至關重要，尤其是住宅衛生間，用電事故新聞屢屢出現。

技術背景

據《中國家庭用電環境調查報告》統計,我國每年約有1000人左右死于衛生間觸電事故。

這是因為衛生間環境潮濕，又存在電熱水器、浴霸等電器以及一些金屬物件，直接或間接與人接觸，而人體潮濕的情況下，即使電壓不高，也可能形成高電流，所以存在很大的安全隱患。

因此，2012年8月1日,國家住房和城鄉建設部、國家質量監督檢疫總局聯合頒布實施的《住宅設計規范》第8條明確規定，設洗浴設備的衛生間應作局部等電位聯結，以保證住宅用電安全。

等電位是什么？

等電位就是等電勢，簡單來說就是一種裝置，可以將家里所有在外的水、燃?xì)獾裙艿赖牡胤剑秒娋€連在一起，然后集中到這個等電位聯結端子箱里。衛生間的等電位就是用于洗浴設備及相關插座的接地；防雷、防靜電、防觸電。

現有技術中，沒有能直接連接等電位聯結端子的地漏，安裝時候，需要工人額外安裝電線，增加工作量，使用非常不方便。

九藝專利

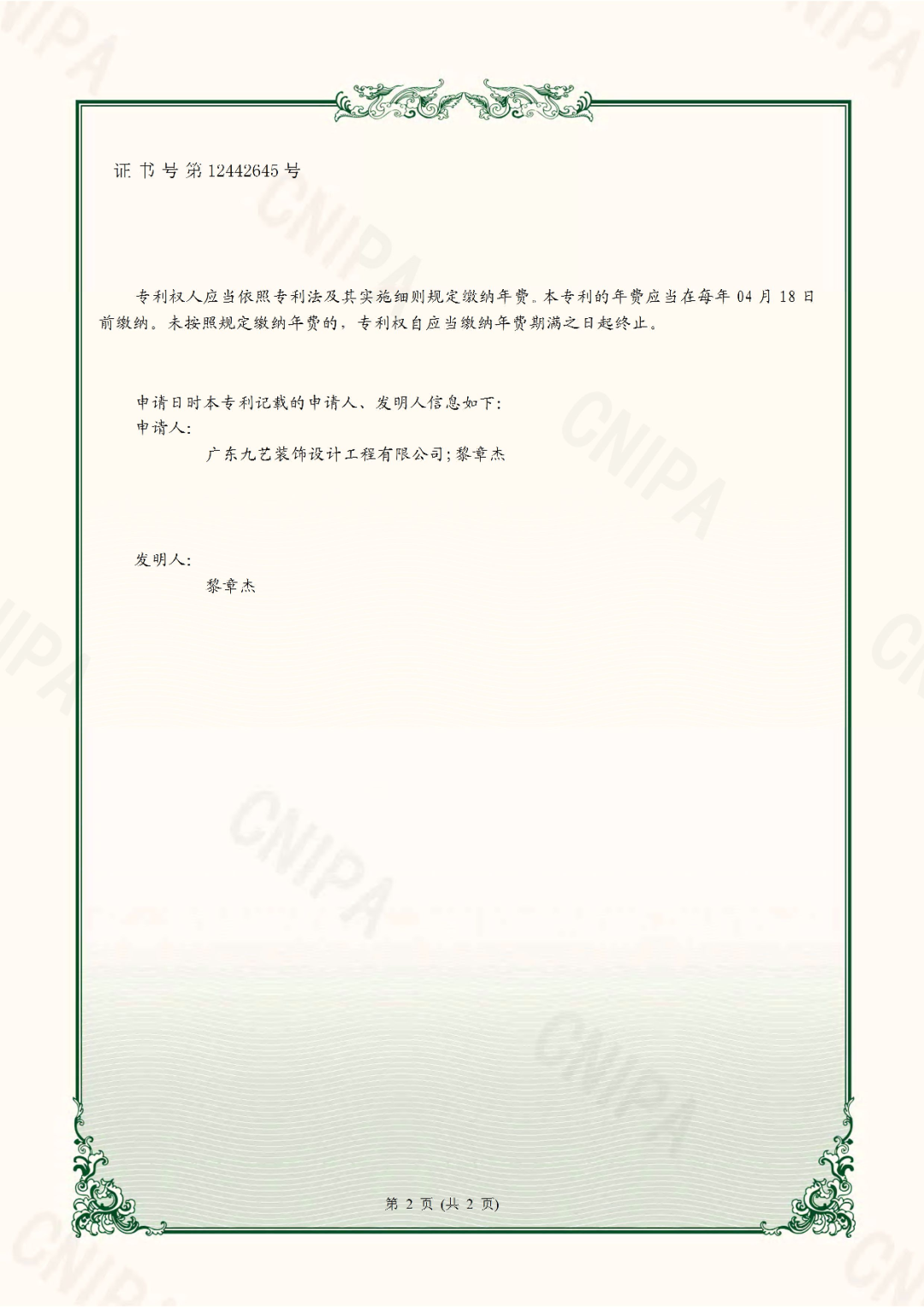

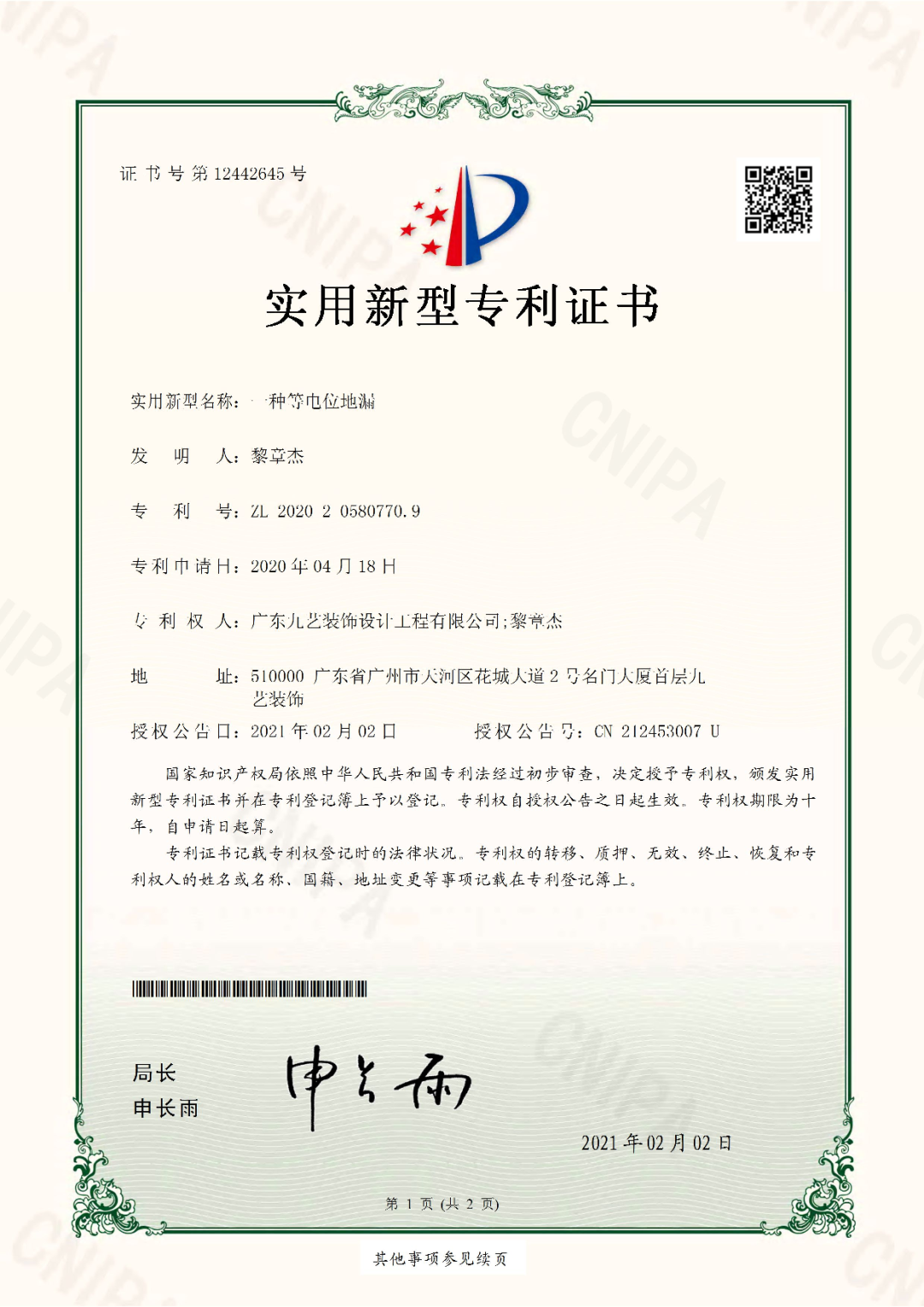

因此，九藝裝飾工程部憑借豐富的經驗和不懈的探索精神，開發了一種等電位地漏，并申請了專利。該實用新型專利可以提高衛生間的安全防護、防止觸電，減少工人的工作麻煩。

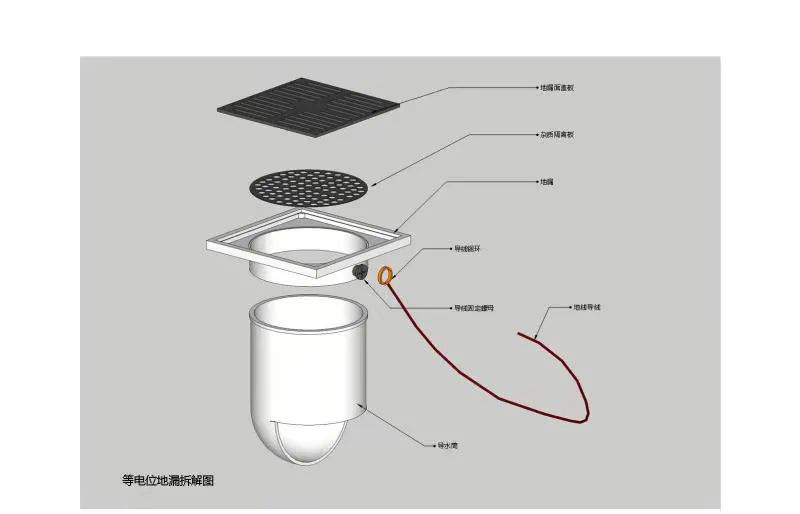

▲等電位地漏拆解圖

等電位地漏結構說明

本實用新型公開一種等電位地漏，包括地漏本體，所述地漏本體頂部設有蓋體、底部固接有下水管，所述下水管與預設的導水管連通，所述下水管與所述地漏本體一體設計，所述地漏本體為導電金屬材質；所述下水管側壁上設有通孔，所述通孔設內螺紋，所述通孔活動連接有固定螺母，所述固定螺母套接有銅環，所述銅環上連接有地線導線，所述地線導線與所述等電位聯結端子相連；所述蓋體包括地漏面蓋板和雜質隔離板；所述地漏本體頂部從上至下依次開設有第一凹槽和第二凹槽所述第一凹槽上適配地漏面蓋板；所述第二凹槽上適配有雜質隔離板。本實用新型結構簡單，安裝方便，減化工人安裝的工作過程，能實現衛生間的安全防護，避免漏電意外的發生。

具體實施方式

圖片 所述地漏本體1頂部設有蓋體2、底部固接有下水管3，所述下水管3與預設的導水管9連通，所述下水管3與所述地漏本體1為一體設計，所述地漏本體1為導電金屬材質；所述下水管3側壁上設有通孔，所述通孔設內螺紋，所述通孔活動連接有固定螺母4，所述固定螺母4上套接有銅環5，所述銅環5上連接有地線導線6，所述地線導線6與所述等電位聯結端子相連；所述蓋體2包括地漏面蓋板7和雜質隔離板8。

進一步的，所述地漏本體1頂部從上至下依次開設有第一凹槽101和第二凹槽102，所述第一凹槽101上適配地漏面蓋板7；所述第二凹槽上適配有雜質隔離板；所述第二凹槽102的頂部與所述下水管3頂部平齊；所述地漏面蓋板7與所述雜質隔離板8均為多孔結構，所述雜質隔離板8的孔徑小于所述地漏面蓋板7的孔徑尺寸。

最后，所述地漏本體1材質為不銹鋼或銅。

技術優勢

本實用新型是一種等電位地漏，結構簡單，在地漏本體底部的下水管側壁上活動連接有固定螺母與導電的銅環，通過導線將銅環與等電位聯結端子連通，安裝方便，簡化工人安裝的工作過程，能實現衛生間的安全防護，避免漏電意外的發生；以人為本的裝修服務，是現代家庭裝修的必然趨勢。
